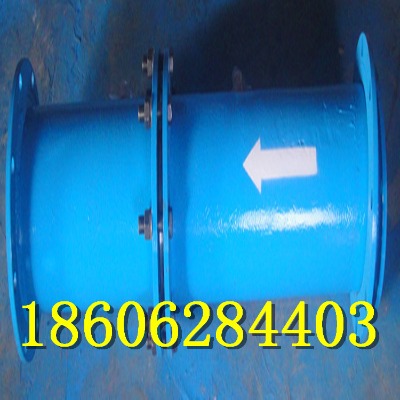

蘇州信科宣新產品fkl型孔板流量計運轉靈活,本廠生產的儀器儀表,精密輕巧,經久耐用,一般用途,鎳合金材料經久耐用,耐磨損,耐一些稀酸 和堿 的腐蝕。

一、用途及工作原理

煤礦瓦斯抽放流量是通過徑距取壓法測量的。當連續流動的流體經管道內的節流裝置時流速會增大,在節流裝置上下游側之間出現靜壓力差,且流量與壓差之間存在著一個恒定的關系,因而通過測量壓差即可計算出流體的流量。充滿管道的流體流經管道內的節流裝置,在節流件附近造成局部收縮,流速增加,在其上、下游兩側產生靜壓力差。標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,可測量氣體、蒸汽、液體及天然氣的流量,廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

在已知有關參數的條件下,根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

c－流出系數無量綱

d－工作條件下節流件的節流孔或喉部直徑

d－工作條件下上游管道內徑

qm－質量流量kg/s

qv－體積流量m/s

－直徑比d/d無量綱

流體的密度kg/m

二、使用及注意事項

1、在抽放瓦斯管路中安 裝孔板時,孔板的孔口必須與管道同心,其端面與管道軸線垂直,偏心度小于2％。

2、安 裝孔板的管道內壁,在孔板前后距離2d（d為管道內徑）范圍內,不應有凸凹不平、焊縫和墊片等。

3、孔板流量計的上游（進流體端）管道直線長度≥20d,下游（出流體端）管道直線長度≤10d。

4、要經常清理孔板前后的積水和污物,孔板銹蝕要更換。

5、抽放瓦斯量有較大變化時,應根據流量大小更換相應的孔板。
