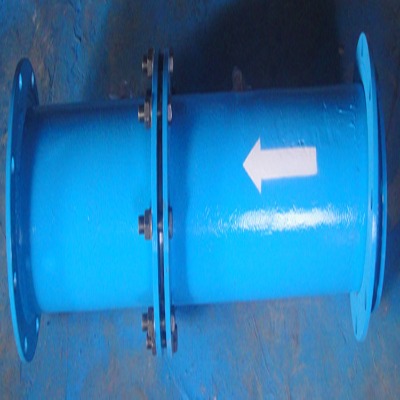

山西陽泉出手物美價廉的fkl型孔板流量計,眾所周知,質量是一切成功的基礎,若沒有質量,品牌、發展和競爭就都是空話。尤其是某些特定行業,例如煤礦等行業,對于有些行業來說,質量更是他們賴以生存和發展的基石,如果質量不過關的話,那他們早晚都會倒閉關門,由此可看出,質量對于企業來說,可是非常重要的。

1、用途及工作原理

煤礦瓦斯抽放流量是通過徑距取壓法測量的。當連續流動的流體經管道內的節流裝置時流速會增大,在節流裝置上下游側之間出現靜壓力差,且流量與壓差之間存在著一個恒定的關系,因而通過測量壓差即可計算出流體的流量。充滿管道的流體流經管道內的節流裝置,在節流件附近造成局部收縮,流速增加,在其上、下游兩側產生靜壓力差。標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,可測量氣體、蒸汽、液體及天然氣的流量,廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

在已知有關參數的條件下,根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

c－流出系數無量綱

d－工作條件下節流件的節流孔或喉部直徑

d－工作條件下上游管道內徑

qm－質量流量kg/s

qv－體積流量m/s

－直徑比d/d無量綱

流體的密度kg/m

2、產品技術參數

本廠生產的徑距取壓法孔板流量計,是煤礦抽放瓦斯計量用的節流裝置,其規格齊全,安 裝方便,測量準確,出廠前系數均經過標準計量標定。

制造標準：gb2624.2-2006-t

規格型號：dn15～dn1000

孔徑比(β=d／d)：β=0．2—0．75

材??? 質：孔板為不銹鋼,直管段為碳鋼。

工作壓力：0.6～3.2（mpa)

注：水平連接管路長短可按照客戶要求定制。

孔板流量計的測量范圍：600~250000pa（0.25mpa）?,精度：1
