nqg系列鋼筋鋸軌機工作原理：依據無齒鋸切削原理，利用擺動機構，使轉動的薄片砂輪軸線繞著鋼軌軸線沿著一定軌跡往復擺動，薄片砂輪對鋼軌進行切割。薄片砂輪回轉平面與鋼軌斷面接觸長度較小，從而減少薄片砂輪的磨耗，提高薄片砂輪利用率及工作效率。

1、主運動：由發動機經離合器、驅動v帶傳動使主軸（薄片砂輪）回轉。

2、進給運動：利用切割臂與擺臂的相對擺動，靠切軌機的自重來實現薄片砂輪的進給切削運動。切割臂主軸薄片砂輪回轉面在擺臂（卡軌機構）中心平面旁側，并懸臂較長，因此鋸片可切到鋼軌底。

nqg系列內燃鋼軌鋸軌機基本結構：

1、擺臂軸、套間為滾動摩擦，減小磨損，延長壽命。

2、擺臂、切割臂、皮帶輪為鑄造鋁合金結構，質量輕、強度高。

3、裝夾機構具有防脫軌功能，切軌機安  放在鋼軌上，切軌機重心與鋼軌中心軸線重合，即使旋松夾緊螺桿，切軌機不發生傾斜。

4、內燃機座為分體式鑄造鋁合金，減輕重量。

5、走行機構增設輔助輪，保證在地面推行時平穩

nqg系列內燃鋼軌鋸軌機參數：

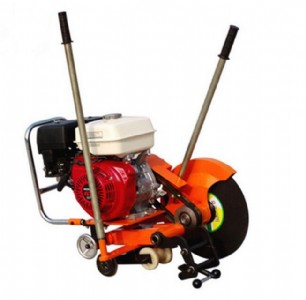

型號：nqg-9

技術參數

1、內燃機功率：6.5kw

2、切割線速度：vmax=63m/s

3、砂輪片直徑：φ400×φ32×4

4、斷面精度：

a)垂直度公差：≤0.5mm

b)平面度公差：≤0.35mm

c) 切斷面平整光潔，無發藍

5、主機采用鋁合金，夾具采有合金構鋼

6、整機重量52kg

使用方法

1、 首先安  裝薄片砂輪，裝片前要檢查薄片砂輪是否有裂紋，是否受潮變形，兩側是否平直，表面不平易造成切口偏斜及夾片，裝片后擰緊鎖緊螺母，但扭力不宜過大以免壓碎薄片砂輪。

2、 將切軌機裝在鋼軌上，然后使卡具內面（凸面）與鋼軌頂面、軌腭下部貼緊，旋緊緊定螺栓，切軌機處于工作狀態。

3、 一只手拉動操縱桿使切軌機處于鋼軌上方，同時另一只手扶持另一操縱桿，以防薄片砂輪撞擊鋼軌。

4、 安  裝好切軌機后，手拉啟動手柄即可啟動內燃機。內燃機啟動后，怠速運行不少于30秒，檢查機具各部是否正常，如有異常，停機排除。加大油門，觀察薄片砂輪是否運轉平穩，是否偏擺、跳動，各部是否正常。如發現異常，應停機更換砂輪或排除故障。切割前調整油門、風門，滿足切割需要。

5、 切割時，薄片砂輪的進給主要靠切軌機的自重和操縱桿的擺動，因此雙手扶持操縱桿時，不要向下猛施壓力，應根據需要有節奏的擺動操縱桿。

6、 切割過程中，手握操縱桿要不停地往復擺動，不可停在某處。當發生夾片現象，應緩慢提升薄片砂輪，然后，繼續切割，如仍然發生夾片現象，應停機檢查原因或更換薄片砂輪。重新切割時，薄片砂輪必須與原切口完成吻合，否則，應變換切割位置。

7、 切割過程中，如切口發生傾斜，應停機檢查原因，排除故障或更換薄片砂輪，變換切割位置，重新切割。

8、 通常是先切鋼軌頂部，再切腰部，后切底部，直至切斷

9、 當薄片砂輪磨耗到一定程度（砂輪直徑約小于300mm）時，從鋼軌一側可能不能切斷鋼軌，此時需將砂輪擺到另一側對切鋼軌，直至切斷。當砂輪磨耗后直徑約小于260mm時，由于砂輪線速度降低，砂輪將加速損耗，此時即使對切鋼軌也可能發生不能完全切斷，建議更換薄片砂輪，避免鋼軌未切斷，再更換砂輪造成新砂輪與原切口不吻合現象。
