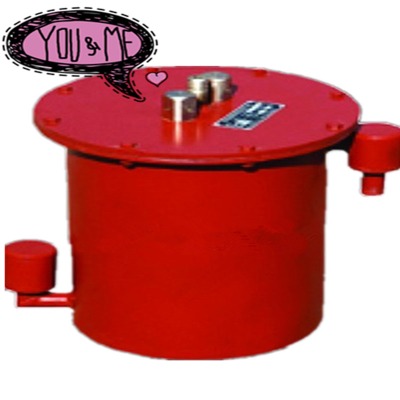

負壓自動放水器技術性能

（1）產品名稱：瓦斯抽放管路自動放水器

（2）計量單位：臺

（3）自動放水速度：15l/min（間隙放水）

（4）適用負壓范圍：0~-90kpa

（5）外形尺寸（直徑×高mm）：330*470

（6）負壓自動放水器因使用現場安 裝條件各有因素 ,連接方式：用高壓軟管加卡箍直接連接很方便。

（7）所連接的瓦斯管路,管路中沒有腐蝕性較強的介質,本產品以采取防腐和不銹鋼材質相結合,以達到放水器內部結構的更佳的運作效果。

（6）重量：35kg

負壓自動放水器的安 裝注意事項

（1）、負壓自動放水器的安 裝地點管路上部焊上一個

1/2"的管短節（如果是吊起來的管路,可以在管路中心線以上任何位置）,下部焊接一個1.5"的管短節 。

（2）上述短節處各安 裝一個閥門,以便維修放水器時使之與抽放管路斷開。

（3）、連接管可以用夾布膠管或鋼管（用膠管,以便安 裝與維修）。

（4）、負壓自動放水器安 裝在管路的低洼處。

（5）、如果抽放管路中贓物較多,在管路與放水器之間要安 裝一個沉淀器,沉淀器由用戶自備。沉淀器一個進水口（1.5"）,一個出水口（3/4"）,只要能將管路中的贓物沉淀下來以便放水器正常工作就行。管路中贓物較少的地方可以不安 裝沉淀器。

（6）、放水器進水口必須低于管路底部。

（7）、放水器中心線要盡量鉛直,與水平垂直偏差在±10°。
