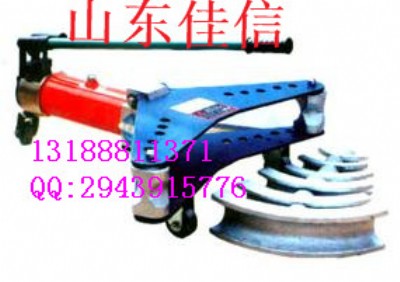

swg-2a手動液壓彎管機主要技術參數

型號 swg-2a

出力：16t

最大工作壓力 63mpa

最大工作行程 240 mm

彎管角度 90≤a<180

swg-2a電動液壓彎管機曲率半徑 4d

液壓油牌號 n15

重量：50kg

管子外徑系列 21.3×2.75、26.7×2.75、33.5×3.25、42×3.25、48×3.5、60×3.5、 型號swg-2aswg-3bswg-4dswg-5d壓力(mpa)44596262工作行程(mm)250320420420彎管角度π/2≤α＜ππ/2≤α＜ππ/2≤α＜ππ/2≤α＜π曲率半徑4d4d4d4d彎管外徑（mm)21.3-6021.3-88.521.3-10821.3-114彎管壁厚（mm)2.75-3.52.75-4.02.75-4.52.75-5.0管子外徑（直徑φ）×

壁厚（mm)21.3×2.75

26.7×2.75

33.5×3.25

42 ×3.25

48×3.5

60×3.521.3×2.75

26.7×2.75

33.5×3.25

42 ×3.25

48×3.5

60×3.5

75.5×3.75

88.5×4.021.3×2.75

26.7×2.75

33.5×3.25

42 ×3.25

48×3.5

60×3.5

75.5×3.75

88.5×4.0

108×4.521.3×2.75

26.7×2.75

33.5×3.25

42 ×3.25

48×3.5

60×3.5

75.5×3.75

88.5×4.0

108×4.5

114×5.0整機重量(kg)60130190190外形尺寸(mm)76×38×2396×42×28122×48×29142×52×29

操作規則：

1、機床開動時注意人體不得進入轉臂旋轉掃過的范圍。

2、機床工作時，所有人員禁止進入轉臂及管件掃過的空間范圍！

3、機床液壓系統采用普通液壓油，正常情況下每年更換一次，濾油器必須同時清洗。

4、調整機床（模具）時，應由調整者自已按動按鈕進行調整。絕不可一人在機床上調整，另一人在控制柜上操作。

5、調整機床或開空車時應卸下芯桿.

6、手動調整側推油缸速度時轉臂應旋轉至≥900時進行調整，調整速度為轉臂轉動彎管模具邊緣的線速度同步，禁止在手動狀態下側推推進速度大于旋轉模具邊緣的線速度。

7、一般機器使用一段時間后應檢查鏈條的漲緊程度，保持上下鏈條松緊一致[1]  。

8、自動操作時在有芯彎曲模式中，彎臂返回前，操作人員必須保證芯頭在管子里面，或確保芯軸在彎臂返回時沒有阻擋現象，否則，芯頭或芯桿有可能被折彎或折斷
