的主要產(chǎn)品之一 ,主要是 350～500 ℃的石油餾分 , 相對分子質(zhì)量為 300～540,密度通常為 0. 880～0. 915 g / cm。石蠟無確定的分子式 ,分子式通式為 cn h2n + 2 ,式中碳原子數(shù)n = 17～36。石蠟具有防水 、防潮 、防微生物和抗分

解等優(yōu)良特性 ,廣泛用于造紙 、日化 、食品 、農(nóng)業(yè) 、橡膠、 、塑料 包裝 制燭 熱熔膠等方面 。

但是 ,在日常生活和工業(yè)應(yīng)用中 ,尤其在蠟燭制造中 ,石蠟存在強度不高 、熔點較低 、夏天使用容易軟化等缺點。目前的解決辦法主要是在石蠟中添加硬脂酸  ,以提高它的強度 。通過添加硬脂酸  不僅可以提高石蠟的強度和抗軟化性能 ,而且使石蠟在 燃 燒 時 火 焰 明 亮 , 幾 乎 沒 有 黑 煙 , 不 污 染 空氣。但是 ,在石蠟中添加硬脂酸  后 ,對于整個體

系的熔點 、強度等性質(zhì)的影響和規(guī)律變化前人并沒有人做過系統(tǒng)的研究 。

為此 ,本文在石蠟質(zhì)量分數(shù)為 0～100％范圍內(nèi)研究了石蠟 - 硬脂酸  混熔體系的熔點和抗壓強度特征 ,并采用紅外吸收光譜分析其機理 ,這對石蠟的應(yīng)用和性能改進是有益的 。

1 實驗部分

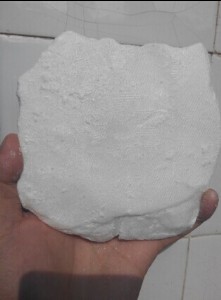

  實驗所用石蠟是 54 #全精煉石蠟 ,為半透明的白色塊狀物體 ,熔點 54. 1 ℃,由中國石油化工股份 ( ch3 ( ch2 ) 16公司生產(chǎn) ;硬脂酸  cooh )為白色片狀物體 ,熔點 56. 1 ℃,由產(chǎn) 。實驗樣品按石蠟和硬脂酸  二者的質(zhì)量比分別為 100 ∶ 90 ∶ 80 ∶ 70 ∶0,10,20,30,60 ∶ 50 ∶ 40 ∶ 30 ∶ 20 ∶ 10 ∶ 0 ∶40,50,60,70,80,90,100

設(shè)計了 11個實驗點 。

石蠟 - 硬脂酸  混熔體系樣品的制備方法是 : ( 1 ) 按一定比例稱量石蠟 ,放入 250m l燒杯中 ,加熱到石蠟剛好熔化 ;

( 2 ) 按一定比例稱量硬脂酸  ,并將其加入到已熔化的石蠟中 ;

( 3 ) 將石蠟溫度控制在 80 ℃以下 ,待硬脂酸  充分熔化后 ,用玻璃棒不停攪拌 ,使二者充分混熔 ;

( 4 ) 自然冷卻 ,即得到實驗樣品 。采用 wrs21b 型數(shù)字熔點儀測量樣品熔點 。

具體方法是 :將冷卻的蠟質(zhì)材料碾碎 ,每個樣品一次填裝 5根毛細管 。熔點儀線性升溫速率統(tǒng)一先定在1 ℃ /m in,起始溫度比熔點低 3～5 ℃ 。

硬脂酸  對石蠟熔點及力學性能的影響

測量其抗壓強度 。具體方法是 : 將蠟質(zhì)材料制備成圓柱體 ,圓柱體底面直徑 4. 5 cm ,高 9 cm。用砂紙將圓柱體上下表面打磨光滑且平行 ,放在試驗機上測量強度 。采用 tensor27 型紅外光譜分析儀對上述樣品進行紅外吸收光譜分析 。由于樣品熔化
