h87耐溫防腐蝕涂料

h87涂料是針對油田高溫污水、油對罐、管的嚴(yán)重腐蝕研制的新型環(huán)氧涂料。該涂料選材新穎、設(shè)計合理、配方先進；添加 sat(隔熱、耐溫材料)的新工藝,解決了隔熱、耐溫、抗起泡的技術(shù)難題,幾年來,在推廣應(yīng)用中,由于性能穩(wěn)定可靠。被各大油田確定為罐、管內(nèi)壁防腐涂料。適用于高溫(100℃)原油、污水、清水、海水、工業(yè)水的儲罐及其管道內(nèi)壁的防腐蝕保護。

1、h87組成

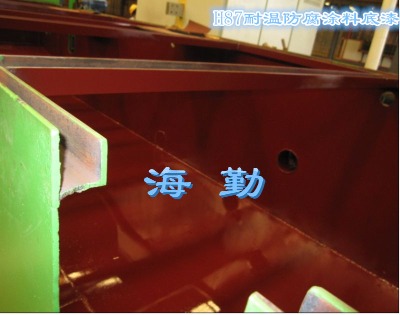

1)甲 組份包括h87-1( 紅 )和h87-2( 白 )

底漆h87-1是含高效防銹顏料的防銹漆; 面漆h87-2含隔熱、耐溫、耐蝕材料,具有優(yōu)良的防腐性能。

2)乙組份為固化劑 ,是由數(shù)種優(yōu)良固化劑 制成的復(fù)合固化劑 ,并選其最 佳 用量比。

3)輔助材料sat是中空無機粉 料,它使涂料層具有質(zhì)輕、高強、導(dǎo)熱系數(shù)低、耐熱性好、滲透率小等特性,從而提高了涂層的各項性能。

4)h87適用于高溫(100℃)原油、污水、清水、海水、工業(yè)水的貯罐及其管道內(nèi)壁的防腐。

2、用量比和包裝

該涂料各組份的配比是通過研究和大量試驗對比選擇的最 佳 用量比,為使用方便,產(chǎn)品出廠時按比例配套包裝。 　h87-1( 紅色 )h87-2( 白色 ) 甲 組份(5加侖鐵桶) 2222乙組份(0.5加侖鐵桶)1.11.1sat( 袋裝 )2.52.53、施工方法及注意事項

1)底材處理

(1)有條件采用噴砂(丸)處理,效果較好。

(2)用噴砂(丸)除銹,質(zhì)量應(yīng)達到sa2級(gb 8923-88)。

(3)若采用手工除銹,質(zhì)量應(yīng)達到st3級(gb 8923-88)。

(4)未失效的舊漆膜,手工難以除掉,若確認涂膜是環(huán)氧、漆酚、聚氨酯、環(huán)氧瀝青等類型,可經(jīng)過打毛并用溶劑 除去污物后直接刷本產(chǎn)品。對不良舊漆膜應(yīng)按(2)或(3)的方法處理后再涂刷本產(chǎn)品。

(5)涂刷前徹底清除表面的油污和粉 塵等雜質(zhì),處理干凈的鋼板應(yīng)及時涂上第 一 道漆,以防重新生銹。

2)配漆

(1)開桶充分攪拌后,將甲 、乙兩組份按規(guī)定的比例倒入調(diào)漆桶,混合均勻,再加入一 袋sat(第 一 道底漆可不加)充分攪拌均勻方可使用。

(2)夏天施工,當(dāng)氣溫高于35℃時,固化劑 用量可適當(dāng)減少1/5為宜,并且做到按需要配料,隨配隨用,以防浪費。

(3)使用時一 般無需再加稀釋劑 ,因為稀釋過多會降低漆膜厚度,影響使用效果。如因貯存時間太久或施工后期涂料增稠影響施工,可加入少量(甲 苯 ：丁醇＝4：1)溶劑 或x－7環(huán)氧稀釋劑 ,若施工時溫度較高,可加入少量酮 類溶劑 ,以適當(dāng)延緩固化時間。

3)涂漆

（1) 可采用刷涂、噴涂(加入sat時注意防止堵塞)等方法施工。要盡量做到涂層薄厚均勻,不漏涂、不流掛,并達到所要求的厚度。

(2)在常溫情況下每天可涂一 道。當(dāng)氣溫高于25℃時,若想加快施工進度,涂裝間隔可縮短至8h左右；當(dāng)氣溫低于0℃時,涂裝間隔適當(dāng)延長1天左右,手壓無指紋(表干)后再進行下一 道涂裝。但必須注意,在低溫施工后應(yīng)給予充分的干燥時間再投入使用。

（2) 在h87-1和h87-2中加入sat,性能明顯提高,所以本品通常涂刷四道就能滿足使用要求。涂裝程序 組份 配比(kg) 顏色 標(biāo)準(zhǔn)厚度μm 第 一 道 h87－1＋固化劑 22：1.1紅 40第 二道h87－2＋固化劑 ＋sat22：1.1：2.5白 60～100第 三道h87－1＋固化劑 ＋sat22：1.1：2.5紅 60～100第 四道h87－2＋固化劑 22：1.1白 40· 注意事項

· 調(diào)配的好涂料應(yīng)當(dāng)一 次用完,尤其在夏天溫度較高,時間長容易固化報廢。

· 每次涂漆完畢,要及時用溶劑 清洗漆刷等施工用具,以備下次再用。若采用噴涂更要及時用溶劑 將噴槍和軟管洗凈,防止隔夜固化后軟管、噴嘴堵塞報廢。

4、安 全保障

(1)施工現(xiàn)場要通風(fēng),使用防爆燈照明;

(2)涂料中的溶劑 都具有刺激性,作業(yè)時要防護,作業(yè)時間不宜過長;

(3)不急用的涂料、溶劑 要及時移出罐外,盡量減少罐內(nèi)空氣污染。

5、技術(shù)指標(biāo) 序

號 檢測項目 單位 技術(shù)指標(biāo) 檢測方法 h87-1加sat后 h87-21顏色 甲 組份  鐵紅 鐵紅或白色 白色 目 測 乙組份 深棕色 深棕色深棕色2粘度 (涂4杯,s) s30－60稠狀 50－80gb/t1723-933細度 μm ≤80粗質(zhì) ≤80gb1724-894附著力 級 1－2— 1－2gb1720-895柔韌性 mm121gb/1731-936沖擊強度 kg.cm505050gb/1732-937干燥時間 表干 h444gb1728-89實干 2424248固體份含量 甲 組份 重量％ 70.5≥7470.2gb1725-89乙組份 7575759用漆量 g/m2.道 ≈120≈200≈120鋼板、刷涂 10標(biāo)準(zhǔn)膜厚(干膜) μm/道 ≈40≈100≈40sl200型膜厚計(日) 11導(dǎo)熱系數(shù) w/m℃ 0.052756 12貯存期 y1.5室溫
