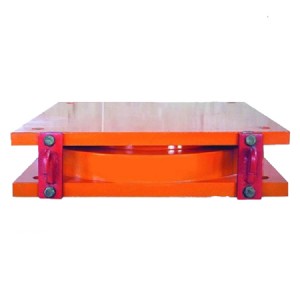

盆式橡膠支座（basin type rubber support）是鋼構件與橡膠組合而成的新型橋梁支座，與同類的其它型號盆式支座和鑄鋼輥軸支座相比，具有承載能力大，水平位移量大、轉動靈活等優點。盆式橡膠支座是由上座板、密封圈、橡膠板、底盆、地腳螺栓和防塵罩等組成的。

水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。支座承載力為31個級別，承載力0.8mn-60mn，能滿足大型橋梁建造的需要。

在標準系列中，固定支座在各方向和單向活動支座非滑移方向的水平承載力均不小于支座堅向承載力的10％。抗震型支座水平承載力不小于支座堅向承載力的20％。加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數最小取0.06

特點

編輯

盆式橡膠支座在橡膠軸承的基礎上，進一步改進后的更完美的橡膠軸承。盆式橡膠支座變形機制：

（1）使用底盆上的橡膠塊三的限制，獲得較大的容量；

（2）使用中間襯聚四氟乙烯板和頂板不銹鋼板低摩擦系數較大的水平位移；

（3）使用鍋三力彈性橡膠塊均勻壓縮大角度。

構造及功能

編輯

盆式橡膠支座的工作原理是利用半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質，來實現上部結構的轉動；同時依靠中間鋼板上的聚四氟乙烯板與上座板上的不銹鋼板之間的低磨擦系數來實現上部結構的水平位移。從實驗的數據來看，橡膠處于三向約束狀態時的抗壓彈性模量為5*104kg/cm2，比無側向約束的抗壓彈性模量增大近20倍，因而支座承載能力大大提高，解決了普通橡膠支座承載能力的局限。所以，盆式橡膠支座是能滿足大的支承反力，大的水平位移，大的轉角要求的新型產品?[2]??。

應用范圍

編輯

適用于橡膠軸承力的10005000kn以上的大跨度橋梁，城市道路橋梁盆式橡膠支座。主要類型和structuresbasin式橡膠支座按其工作特性可分為固定橡膠軸承，橡膠軸承和一個可移動的單向活動三種橡膠軸承。橡膠軸承固定的板式橡膠，橡膠墊板，承壓橡膠板，橡膠密封環，緊固環和橡膠軸承鋼錨螺栓等部件，它主要用于承受垂直力和角度，并在橋下縱向和橫向力。可移動的橡膠軸承的板式橡膠支座，橡膠墊板，承壓橡膠板，橡膠密封圈，鋼環箍，中間李寧板，聚四氟乙烯板，不銹鋼板和橡膠支座地腳螺栓等，它是用來支持橡膠支座豎向力和角度，并能適應橋縱向和橫向位移的需要。單向活動橡膠支座的結構和可移動的橡膠軸承相同，但在橡膠軸承兩側的中央槽（或設置橫向限位板），限制了橡膠支座水平（或垂直）位移。固定支座�？梢苿�(dòng)的橡膠軸承縱向可移動的橡膠支座，盆式橡膠支座的板式橡膠支座、橋梁上部結構（梁）的連接，橫梁運動；板式橡膠支座固結墩上，承受上部結構和力的傳遞到碼頭。

橡膠軸承力特性

編輯

1、對橡膠支座的豎向力：結構的重量，車輛荷載（衡量的影響）。

2、水平力：一個縱向水平力制動力——從上部結構，風荷載。水平力——離心力從上部結構，風荷載。

3、橋梁抗震區：根據設計地震烈度，根據規格和組合計算。

4、計和計算的板式橡膠支座的板式橡膠支座的設計計算包括確定橡膠軸承，橡膠支座壓縮檢查偏轉和校核計算抗滑穩定橡膠軸承。

（1）確定的規模，橡膠軸承，橡膠軸承平面尺寸的板式橡膠支座橡膠板平面尺寸的抗壓強度與底梁和墩頂混凝土局部承壓強度是由一般的橡膠軸承，抗壓強度控制設計。

（2）確定的厚度，橡膠支座梁因溫度變化和其他因素  ，預計將產生最大縱向水平位移是通過橡膠板剪切變形的。

5、橡膠軸承的基本布局原則：檢查橡膠軸承，撓度梁荷載撓度，梁端會出現旋轉，但不允許用橡膠支座空隙現象。偏轉束角，橡膠軸承表面會產生不均勻的壓縮變形端，另一端，平均壓縮變形。

安  裝步驟

編輯

（1）盆式支座下面應設置支承墊石，支承墊石混凝土強度等級不宜低于c40。墊石高度應考慮 支座安  裝、養護和更換的方便。支承墊石及墩頂混凝土應該按jtg d62-2004的局部承壓部件要求配置相應的鋼筋網。墩臺頂面需按錨固套筒規格、數量預留栓孔。預留栓孔的直徑和深度大于套筒直徑和長度50mm~60mm，中心偏差不應超過10mm。

（2）支座運輸?shù)浆F(xiàn)場后，應該開箱檢查支座各部分零件及裝箱單，檢查合格后再放入包裝箱，安  裝時再開箱。

（3）活動支座在開箱后應該注意對聚四氟乙烯板和不銹鋼冷軋鋼板的保護，防止劃傷或者有贓物附著在乙烯板和冷軋鋼板的表面，并且檢查5201-2硅脂是否注滿。

（4）支座安  裝時，支承墊石頂面應該鑿毛，并用清水沖去墊石上面的雜物，待墊石表面干燥后，在錨固螺栓孔位置以外的支承墊石頂面涂滿環氧砂漿調平層，支座就位后、對中并調整水平后，用墊塊將支座墊起，用環氧砂漿或強度等級較高的砂漿灌注套筒周圍空隙及支座底板四周未填滿環氧砂漿的位置，并且將砂漿搗實，完工后應該將支座底板以外溢出的砂漿清理干凈，砂漿硬化后再拆去支座墊塊。
