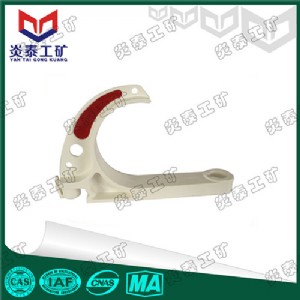

gl-pvc礦用電纜掛鉤

gl-pvc礦用電纜掛鉤介紹

gl-pvc系列礦用電纜掛鉤是本公司的專利產品，本系列產品可根據所架設電纜的根數靈活使用，在架設、撤除、增加、更換電纜時能達到省時、省工、省力。是目前礦山架設電纜時極為理想的架設附件。可替代傳統用鋼材制作電纜掛鉤及相應的支承件，適用于礦山、地面及地下通道架設電纜，尤其適用于煤礦井下架設電纜。

gl-pvc礦用電纜掛鉤的特點

阻燃、抗靜電--掛鉤的抗靜電及阻燃成分均勻分布在掛鉤本體內，因而抗靜電及阻燃性能指標不會因使用時間而受到影響，抗靜電及阻燃性能均符合煤礦行業標準，適用用于井下易燃，易爆的工作場所。

質輕、安  裝方便--掛鉤密度小、重量輕、成本低、運輸、安  裝方便，用在井下安  裝時不僅能降低工人勞動強度，提高工作效率，而且工程綜合造價低。

抗老化、耐腐蝕--掛鉤抗老化性能好，不易脆化，具有良好的韌性，吸收沖擊力。

使用壽命長--在正常條件下使用，壽命可達到50年。

gl-pvc礦用電纜掛鉤的使用方法

1）根據電纜型號及外徑的大小選擇適合的電纜掛鉤，每1.2m-1.8m（也可以以電纜不下垂為限）為一個懸掛單元。每一單元根據電纜根數懸掛一個或多處電纜掛鉤。

2）懸掛時，先將專門螺栓或其它懸掛件穿過掛孔將掛鉤固定在井壁上，掛鉤固定時，弧形鉤呈垂直下垂?fàn)睢Ｈ缍喔�電纜懸掛需采用一組掛鉤兩兩串聯懸掛。施工人員在地面上先將掛鉤兩兩串聯，再依前法固定。

3）兩個掛鉤串聯時，先將一個掛鉤的掛孔對準另一個掛鉤的掛桿，兩掛鉤的直桿段成直角，用力按入，使掛桿完全進入掛孔，然后手持弧形鉤旋轉，使兩掛鉤直桿段成180℃。一掛鉤的保險扣剛好嵌入另一掛鉤凹槽的中央，串聯完成，多個掛鉤兩兩串聯，依次類推。

4）掛鉤（串聯）固定完畢，施工人員腳踩實地依次將電纜小心送入弧形鉤，完成單元懸掛任務。

1）每一單元可串聯掛鉤個數不宜超過10個。

2）為提高懸掛質量，掛鉤的直桿段在靜止是最好緊靠井壁，如無法做到，應適當減少串聯個數或增加單元組。

3）嚴禁施工人員以凌空跳躍方式將電纜快速送入弧形鉤，可能使弧形鉤在瞬間承受電纜加人體的重量，造成斷裂。

4）確認電纜整體進入弧形鉤后，施工人員才可以放開電纜。

gl-pvc礦用電纜掛鉤的參數

 型號

 所掛電纜最大規格

 （mm2）

 所掛電纜最大外徑

 最大承重量

 （kg）

 gl-pvc 18×114×40

 通訊電纜

 18

 180kg

 gl-pvc 28×126×49

 3*10

 28

 gl-pvc 38×136×61

 3*16

 38

 gl-pvc 50×155×76

 3*50

 50

 gl-pvc 58×160×85

 3*70

 58

 gl-pvc 68×177×95

 3*95

 68

 gl-pvc 80×200×105

 3*185

 80

 gl-pvc 100×210×123

 3*240

 100

 gl-pvc 32x225（6鉤）

 通訊排

 18

 鋼絲繩掛鉤

 固定扣
