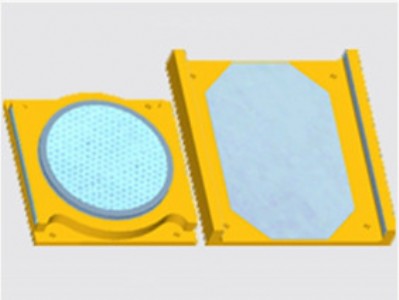

盆式橡膠支座的結構原理是安 置于密封鋼盆中的橡膠塊，在三向受力的情況下，而產生的反力，承受橋梁的垂直荷載，同時，利用橡膠的彈性，滿足梁端的轉動，通過焊接在上座板上的不銹鋼板與聚四氟乙烯的自由滑移，完成橋梁上部構造的水平位移。本系列產品具有結構合理，承載能力大，變形小，水平位移量大，轉動靈活，并有良好的緩沖性能，是建筑連續式橋梁的最佳支座，且具有重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。常用的有gpz、gpz（ⅱ）、gpz(kz)三大類。 gpz(ii)系列支座目前承載力為31個級別，承載力0.8mn-60mn，能滿足大型橋梁建造的需要。 gpz(ii)標準系列中，固定支座在各方向和單向活動支座非滑移方向的水平承載力均不小于支座堅向承載力的10％�？拐鹦椭ё匠休d力不小于支座堅向承載力的20％。 支座轉動角度不小于0.02rad. 加5201硅脂潤滑后，常溫型活動支座設計摩阻系數最小取0.03.;加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數最小取0.06。 支座分類 盆式橡膠支座根據應用范圍可以分為三大類：公路橋梁盆式橡膠支座、鐵路橋梁盆式橡膠支座及盆式橡膠支座的衍生品。常用的公路盆式橡膠支座型號有：gpz盆式橡膠橡膠支座和gpz（ⅱ）盆式橡膠橡膠支座(依據gt391-1999) ,gpz(kz)盆式橡膠支座等幾個系列。常用的鐵路盆式橡膠支座有tpz-i鐵路盆式橡膠支座，tpz標鐵路盆式橡膠支座，專橋8156鐵路橋梁支座。 盆式橡膠支座的衍生品種類很多，比如 qpz盆式橡膠橡膠支座、kpz系列盆式橡膠支座、彈性減震球型鋼支座、自調高盆式橡膠支座等。 每一類根據位移形式可分為固定(gd)、單向活動(dx)和雙向活動(sx)三種。 3、安 裝 1、把錨柱安 裝在支座底板四角。 2、澆注支座支墩，留出頂端一段高度，留出高度要比支座的錨柱大些； 3、把支座吊到墊石上方，校正平面位置和高度； 4、澆注墊石混凝土； 5、安 裝支座上部的4個錨柱； 6、安 裝現澆梁模板，綁扎現澆梁鋼筋； 7、澆注梁體混凝土； 8、拆除支座兩側的臨時連接。 球型支座編輯 結構特點 qz系列球型支座是由上支座板、下支座板、球形板、聚四氟乙烯滑板（f4、球面四氟板）及橡膠擋圈組成的一種特殊盆式橡膠支座產品。它將盆式支座中的橡膠板改為球面四氟板因而得名,由于qz球型支座中間鋼板及底盆亦相應地改成球面，減小了摩擦系數。其位移由上支座板與平面四氟板之間的滑動來實現。在上支座板上設置導向槽或導向環來約束支座的單向或多向位移，可以制成球形單向活動支座和固定支座。通過球形板和球面四氟板之間的滑動來滿足支座轉角的需要。 優點 qz球型支座以傳力可靠，轉動靈活的特點，不但具有gpz盆式橡膠支座承載能力大的特點，座位移大等特點，而且能更好地適應大轉角的需要，與普通盆式 支座相比具有下列優點： 1、球形橡膠支座通過球面傳力，不會出現力的縮頸現象，作用在混凝土上的反力比較均勻； 2、球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關，與支座轉角大小無關，特別適用于大轉角的要求，設計轉角可達0.05rad. 3、qz球型支座各向轉動性能一致，適用于寬橋、曲線橋； 4、這種支座產品不用橡膠承壓，不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。 安 裝細則 1)：用本系列支座時，橋梁梁體及橋墩、臺支承部位混凝土標號不得低于300級。特殊情況須征得設計單位同意。 2)：支座與梁體及墩、臺采用預埋螺栓連接，必要時也可采用預埋鋼板焊接連接，但將支座與梁體及墩臺預埋鋼板焊接時，要防止支座鋼體過熱，以免燒壞硅脂及聚四氟乙烯板。 3)：支座安 裝標高應符合設計要求，要保證支座支承面的水平及平整，支座支承面四角高差不得大于2mm。 4)：支座進場后，應檢查裝箱清單，包括配件清單，支座產品合格證，支座安 裝養護細則等。 5)：支座安 裝時應注意如下事項： a：支座中心線應與主梁中心線平行。 b：活動支座上、下支座板順橋方向的中心線應重合，其交角不得大于5′rad。 c：支座安 裝時不得松動上、下支座連接板，以防止支座發生過大轉角而傾覆。該連接板在梁體安 裝完成后予以拆除，以防約束梁體的正常轉動。 d：拆除上、下支座連接板后，應及時安 裝sx及dx活動支座的橡膠防塵罩。 e：現澆混凝土梁在梁體注成整體后，在施工梁體預應力前拆除連接板。 f：支座在安 裝圍板前，應用棉絲將不銹鋼滑動表面仔細擦凈，以防止灰塵侵入聚四氟乙烯板表面。 g：對支座鋼件油漆碰掉部分，應補充油漆一道。 6)：支座使用期間應每年定期進行一次檢查及養護，內容包括： a：檢查支座錨栓有無剪斷，支座橡膠密封圈有無龜裂、老化。 b：檢查支座相對位移值是否均勻，逐個記錄支座位移值。 c：清除支座附近的雜物及灰塵，并用棉絲仔細的擦凈不銹鋼表面的灰塵。 d：松動錨栓螺母一次清洗上油，以免螺母銹死，然后緊固。 e：校核并定點檢查支座高度變化，以便校核支座內聚四氟乙烯板的摩耗的情況。當支座變化超過3mm時，應拆除橡膠密封圈，檢查聚四氟乙烯板的狀況。 f：定期對支座鋼件進行油漆防銹（不銹鋼滑動面除外）。 制作步驟編輯 第一很需要提供圖紙，因為圖紙是最為準確的制作步驟的體現，如果沒有除非常見型號板式支座問清長寬高或者半徑跟高度計算的時候注意單位的換算，盆式支座注意位移量是固定的還是活動的，計算的時候記得地腳螺栓重量別落下了。 第二注意客戶需求，客戶是要國標的還是要一般的。需求不同報價不同制作流程也就不同。 第三是否需要檢測，很多時候這個檢測只要出現第三方就會存在不確定因素 ，如果客戶想要通過很多時候是要通過關系才能通過，當然我們生產這些支座是出廠檢測合格的。 第四盡量給客戶提供些安 裝建議，如果客戶是長期做橋的就不用多此一舉了，如果不明白一定要告訴客戶查閱什么資料來保證安 裝正確性，必定是橡膠制品，如果安 裝不正確肯定會出現支座浮空或者擠壓影響支座正常荷載的問題出現，那么整個橋的質量和使用壽命也就令人擔憂了。 使用規則編輯 下面給大家簡單介紹下關于公路橋梁橡膠支座不同使用規則： （1）板式橡膠支座 板式橡膠支座的工作原理是以橡膠的彈性壓縮來實現梁的豎向轉動,以橡膠塊的剪切變形來保證梁的水平位移。因而板式橡膠支座沒有固定支座和活動支座之分。由于其水平位移是靠橡膠的剪切變形來實現的,容許水平位移量較小,故適用于中小跨徑的公路、城市橋梁和鐵路橋梁。標準跨徑20m以內的橋梁,一般可采用板式橡膠支座。板式橡膠支座又可分為矩形和圓形兩種 ,圓板式板式橡膠支座主要用于圓形橋墩的橋梁。板式橡膠支座的型號、高度等應根據實際的位移量及支座反力大小來確定。板式橡膠支座應盡量水平安 裝,當必需傾斜安 裝時,最大縱坡應≤2％。 （2）四氟橡膠滑板支座 四氟橡膠滑板支座是在板式橡膠支座的頂面粘貼一層平面尺寸與之相等的聚四氟乙烯板 ,在梁的底面設置一塊不銹鋼板與之做相對的滑移運動。這是利用了聚四氟乙烯和不銹鋼之間相對運動時摩擦系數很小的特點 ,使之成為活動支座。它除了具有板式橡膠支座的優點外 ,還能滿足水平位移量較大的要求。因而適用于較大跨度的簡支梁和連續梁及橋面連續的橋梁。四氟橡膠滑板支座分為封閉型和簡易型兩種型式。對于城市橋梁及受紫外線輻射、空氣污染與粉 塵嚴重的地區,應采用封閉型,其余均可采用簡易型。四氟橡膠滑板支座的型號、高度等應根據實際的位移及支座反力大小來確定。四氟橡膠滑板支座應盡量水平安 裝,當必需傾斜安 裝時,最大縱坡應≤2％。 （3）盆式橡膠支座 盆式橡膠支座是在一盆形的底座內放置一橡膠塊,利用橡膠在三相受力狀態下具有流體的性質這一特點來實現大的轉角,同時通過放置在中間支承鋼板上的聚四氟乙烯板與不銹鋼板之間相對運動時的低摩擦系數來實現梁的水平位移。盆式橡膠支座能滿足大的支座反力和大水平位移和大轉角的要求,適用于跨度大和支座反力大的橋梁。 質量因素 編輯 1、所采用的橡膠的膠質，這是影響板式橡膠支座質量的主要因素 ，目前由于市場競爭激烈，客戶壓價厲害，許多橡膠支座生產廠家就從這塊降低成本，采用劣質橡膠，這個從外觀上可以看出一二，好的橡膠，表面油亮，黝黑，用手指按壓能感覺到一點點彈性，質量差點的橡膠，表面發烏，沒有光澤。但是膠質真正的好壞，就需要做實驗，簡單的從抗壓彈性模量和抗剪彈性模量等方面去判斷是不能發現質量問題，一般需要做中間膠層膠片試驗進行檢測方可發現問題。 2、內部鋼板：鋼板是板式橡膠支座承載力的保證，所以鋼板在厚度上一定要達到標準，材質上一定要采用成品板材，杜 絕折彎板等，在處理上一定要做到除銹，噴砂，從而保證橡膠與鋼板的粘接。（部分不良廠家采用廢鐵皮替代、或者以厚度薄的替代厚鋼板，導致產品強度存儲量不足，容易發生嚴重問題，目前部分地方要求檢測極限抗壓，就是為了發現該質量缺陷） 3、生產工藝：板式橡膠支座現在還沒有完全實現自動化生產，硫化之前的步驟基本都是手工操作，下片，裁片，疊層等工序的好壞與工人的熟練程度有很大關系。在硫化機上的硫化時間和溫度控制也很重要，不同的規格的橡膠支座硫化時間是不一樣的，如果達不到相應的硫化時間，那么就會形成夾生，里邊的膠沒有充分硫化，影響產品質量。 檢測項目編輯 1、抗壓彈性模量：檢測產品設計的彈性大小。 2、抗剪彈性模量：檢測產品水平變形應力大�。P鍵項目） 3、極限抗壓強度：檢測產品承載力儲存模量（關鍵項） 4、抗剪粘接性能：檢測產品內部鋼板與橡膠粘接的是否存在缺陷，（關鍵項目） 5、抗剪老化性能：檢測產品耐老化性能，目前該標準因試驗標準較低，意義不大。 6、容許轉角性能：檢測梁體轉動過程中不出現脫空容許的最大轉動量。 7、摩擦系數：檢測四氟滑板和不銹鋼板在有硅脂潤滑條件下的摩擦力最大值。 |
||||||
